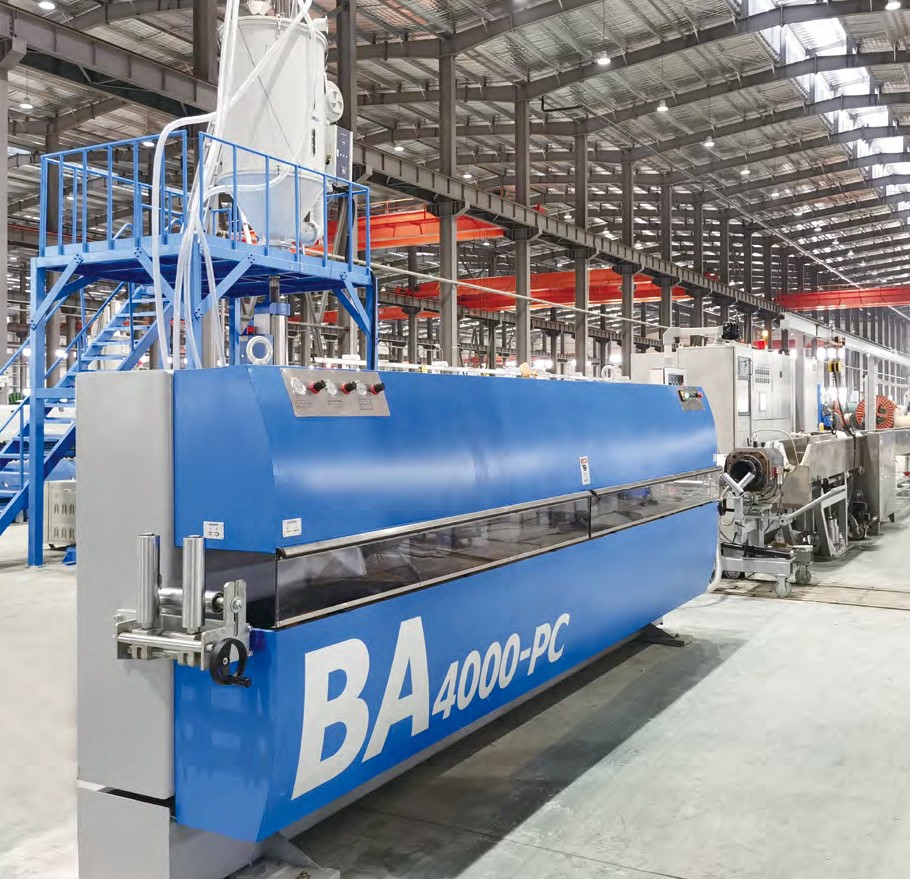

BA-PC 履帶牽引機
?
BA-PC 履帶式牽引機的機架采用厚網板折彎而成。結構強度大，外形美觀。動力系統采用四個檔位，以適合不同生產場合的需要。采用歐式薄壁氣缸，外形美觀，工作可靠。
設備用途 :
主要供各種線纜生產線作單機或前后雙牽引使用。
? 設備采用電機 -- 変速箱 - 一減速箱 - 上下斜齒輪- 一履輪的硬傳動結構，傳動平穩， 承載能力大，維護方便。
? 全系列有 200kg-15000kg 十余個規格， 有 4 直流電機或變頻電機二種調速結構供用戶選擇。
? 設有電子計米器，能及時顯示生產線速度和計米長度。
? 備有地軸傳動結構，供用戶在成纜、鎧裝、銅帶屏蔽及繞包生產線上配套使用。
? 張力牽引機采用磁粉張力控制，用于絕緣及護套擠出生產線作前牽引使用，張力在線瞬時可調。防止線纜擠出后在水槽中的
? 又有效地解決了同步問題和放線張力不勻對線徑的影響。
? 小型牽引機設有整體移動或上機架移動結枃，方便用戶在特殊工藝中使用，并有效提高履帶的重復使用壽命。
型號規格 | BA200-PC | BA300-PC | BA500-PC | BA800-PC | BA1250-PC | BA1600-PC | BA2000-PC | BA2500-PC | BA3200-PC | BA4000-PC | BA5000-PC | BA6000-PC | BA10000-PC | BA15000-PC |
線纜通過外徑 (mm) | 2-20 | 5-25 | 5-40 | 8-60 | 10-80 | 15-100 | 20-120 | 20-130 | 25-150 | 30-180 | 50-200 | 60-200 | 80-300 | 80-300 |
牽引力上限 (kg) | 200 | 300 | 500 | 800 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6000 | 1000 | 1500 |
牽引速度 (m/min) | 150 | 150 | 100 | 100 | 80 | 80 | 60 | 60 | 45 | 40 | 30 | 25 | 25 | 20 |
履帶接觸長度 (mm) | 520 | 620 | 750 | 1200 | 1500 | 1900 | 2100 | 2400 | 2700 | 2900 | 3250 | 3600 | 4800 | 5000 |
履帶寬度 (mm) | 70 | 70 | 80 | 100 | 120 | 120 | 135 | 140 | 145 | 165 | 165 | 170 | 240 | 180x2 90x2 |
氣缸對數 ( 對） | 3 | 3 | 3 | 5 | 5 | 6 | 7 | 8 | 9 | 9 | 10 | 11 | 14 | 14?14 |
電機功率 (kw) | 3 | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 15 | 18.5 | 22 | 30 | 37 | 55 |
電機轉速 (rpm) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
設備中間高度 (mm) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1350 |
機器尺寸 (mm) (L×W×H) | 1450 x720 x1500 | 1500 x720 x1500 | 1800 x1000 x1600 | 2500 x1150 x1650 | 2750 x1150 x1700 | 3100 x1150 x1700 | 3450 x1200 x1750 | 3800 x1200 x1750 | 4500 x1280 x1820 | 4600 x1300 x1900 | 5000 x1350 x1950 | 5350 x1400 x1950 | 7400 x1630 x2100 | 7500 x2800 x2200 |
